CAROTIERE MICROSTRATIGRAFICO INGUAINANTE AF
AF SHALLOW CORE SYSTEM
(Patent N° 01268480)


AF SHALLOW CORE SYSTEM

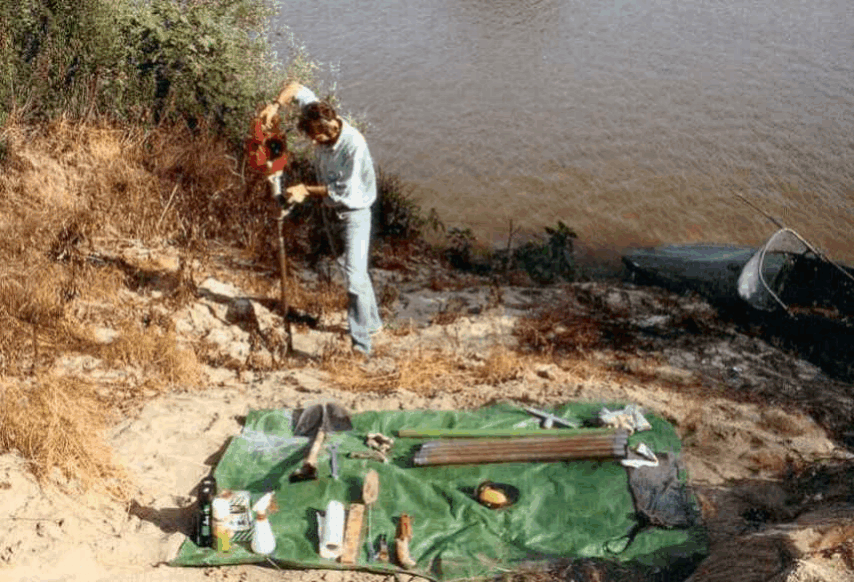

È un carotatore continuo per terreni coesivi e granulari progettato specificamente per carotaggi speditivi. L'apparato risulta particolarmente utile in quei casi in cui non è possibile o non è economicamente praticabile utilizzare una macchina da perforazione ma si necessita comunque di carotaggio continuo ad elevata leggibilità.
AF SHALLOW CORE SYSTEM è composto da:
Carotiere
Energizzatore
Estrattore
AF SHALLOW CORE SYSTEM
Permette di ottenere una carota continua di materiale a debole grado di disturbo geotecnico su cui realizzare analisi stratigrafiche, paleontologiche, chimiche, granulometriche ecc. La guaina di rivestimento della carota rende il trasporto di quest'ultima agevole anche in assenza di appositi contenitori
CAMPI DI APPLICAZIONE
Indagini geognostiche,Rilievi ambientali, Indagini stratigrafiche, Agropedologia, Idrogeotecnica, Idrogeochimica ecc.

Componenti di AF SHALLOW CORE SYSTEM :

CAROTIERE
Testa inguainante: è caratterizzata da uno spessore della corona circolare battuta, incluso anello allargatore, di appena 9 mm; è composta da due sole parti (corpo portaguaina e scarpa tagliente); ha un F ext di 63 mm per un diametro della carota di 44mm
Aste di perforazione: realizzate in acciai speciali legati, a parete sottile per il corpo asta con tool-joint riportati a filetto API-VAM in 38 NCd4 temperato. Fint=58.5mm, lunghezza 97cm. Massa soltanto 3.4 Kg per ciascuna asta

ENERGIZZATORE
Siamo in grado di fornire energizzatori automotorizzati (motore a scoppio a due tempi di varie potenze) ad aria compressa, elettrici ed oleodinamici. Specificateci le vostre esigenze e vi forniremo gratuitamente i nostri suggerimenti sull' energizzatore più adeguato.
Su richiesta possono venir forniti raccordi per eventuali energizzatori già in possesso dell'acquirente.

SISTEMA DI ESTRAZIONE
Estrattore a corsa lunga (120 cm) composto da:

  • Binda meccanica speciale con trazione assiale di 2500Kg
  • Piastra di appoggio;
  • Gancio speciale e clampa per aste.

CARTUCCE PORTAGUAINA
Cartucce guaina pre-caricate:

  • per carotaggio fino a 6 m;
  • per carotaggio fino a 10 m;

Ricambi per cartucce:
Ghiere controllo guaina e O ring ammortizzatore

ACCESSORI

  • Raccordo per energizzatore
  • Set chiavi speciali: Chiavi a settori per aste, chiave ad espansione per scarpa tagliente, chiave per raccordo
  • Kit pulizia, Cuffie antirumore, teli
  • Kit lubrificante secco ed antiaderente spry
  • Cestelli

CONTENITORI DI TRASPORTO Di serie viene fornito solo l'imballo per la spedizione. Su richiesta possono essere fornite:

  • Cassetta porta carotiere in legno
  • Contenitore morbido arrotolabile per trasporto

TRAINING Su richiesta organizziamo corsi di training dedicato (una giornata full immersion) presso la nostra sede (massimo 3 operatori a giornata).
